Рабочая карта командира

Рабочая карта командира – основной графический боевой документ командира, на котором при помощи условных обозначений и пояснительных надписей непрерывно в ходе выполнения боевых задач отображается тактическая обстановка и ее изменения.

Основной рабочей картой является топографическая карта масштаба 1:100 000, которая обеспечивает решение задач по организации и ведению всех видов боевых действий на любой местности.

Подбор листов карт проводят с учетом полного и надежного размещения необходимого графического материала таким образом, чтобы крайние элементы обстановки были примерно на одинаковом расстоянии от краев карты по западу и востоку, а по северу и югу карты необходимо учитывать некоторую площадь для размещения служебного заголовка, подписи и других данных.

Правильный подбор необходимого количества листов – гарантия надежной и уверенной работы на карте-склейке.

Склеивание карты

При склеивании большого количества листов карт составляют схему их расположения на основе знаний о системе разграфки топографических карт различных масштабов.

В соответствии со схемой, соприкасающиеся листы обрезаются по восточной (правой) и южной (нижней) рамкам точно по внутренней рамке листа. Нижние листы обрезаются по восточной (правой) рамке точно по внутренней рамке листа. Обрезка правого нижнего листа карты в склейке не производится.

Склеивание листов по рядам или колоннам делается сначала в том направлении, где склейка получится короче.

Например, если в направлении колонн склейка должна быть короче, то каждый верхний лист колонны накладывают на нижний и смазывают склеиваемые края обоих листов тонким ровным слоем клея. Затем, перевернув верхний лист, аккуратно накладывают его на северное поле нижнего листа, точно совмещая при этом их рамки, а также выходы линий координатной сетки и контуров, как показано на рисунке 1.

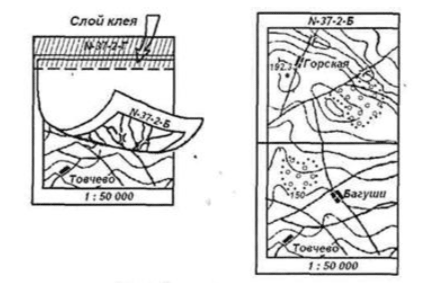

Рис. 1. Склеивание листов карты

Образовавшиеся колонны склеивают между собой, наклеивая последовательно на колонну, находящуюся справа (восточнее), колонну, находящуюся левее (западнее). Готовую склейку необходимо обрезать до нужного размера и перенести правильно координатную сетку карты. Карта-склейка готова к работе.

Подготовка карты к работе

Для облегчения работы с картой на местности, особенно при выполнении задач разведки, совершении марша, выполняют «подъем» (выделение) элементов карты цветными карандашами путем подкрашивания, увеличения условных знаков, подчеркивания или увеличения подписей названий.

Такой способ позволяет более отчетливо выделить важные населенные пункты, инженерно-технические сооружения, элементы местности с их географическими названиями, маршруты движения, отдельные объекты и местные предметы, формы и детали рельефа, представляющие интерес при выполнении задач.

Для «подъема» элементов карты применяют карандаши следующих цветов:

• светло-коричневый – для рельефа;
• коричневый – для маршрутов движения;
• зеленый – для древесной и кустарниковой растительности;
• синий – для гидрографии и болот;
• черный – для остальных объектов и надписей;
• желтый – для подкрашивания (подсвечивания) элементов карты и их названий.

Населенные пункты поднимают обводкой черным карандашом их внешних контуров и подчеркиванием их названия с последующим подкрашиванием названия желтым цветом. В крупных населенных пунктах, если существует необходимость, обводят черным карандашом отдельные кварталы и выдающиеся строения. Названия важных населенных пунктов могут быть написаны увеличенным шрифтом и подняты указанным способом.

Маршруты движения поднимают обводкой коричневым карандашом с восточной и южной сторон вдоль дорог на удалении 1–2 мм от них.

Мосты и гати поднимают, увеличивая их условный знак в 2 раза.

Ориентиры, изображаемые внемасштабными условными знаками, обводят черными кружками диаметром 0,5–1 см и, как правило, подкрашивают кружок желтым цветом, или увеличивают внемасштабный условный знак в 1,5–2 раза.

Леса, сады и кустарники, озера и реки, оцифровку километровых линий карты поднимают по мере необходимости.

Леса, сады и кустарники обводят по их контуру зеленым карандашом. Обсадки у дорог поднимают, прочерчивая зеленую линию по условному знаку.

Озера и реки выделяют обводкой их береговых линий синим карандашом, а рек, изображаемых одной линией, утолщением их условного знака. Болота покрывают вторичной синей штриховкой параллельно нижней стороне рамки карты.

Оцифровку километровых линий переписывают укрупненным шрифтом.

Нанесение тактической обстановки

Обстановка на рабочую карту командира наносится в следующей последовательности:

• состав, положение своих и приданных подразделений с подробностью на две ступени ниже и на одну ступень выше своего подразделения;
• состав, положение и возможный характер действий противника на глубину поставленной задачи на направлении действий подразделения и примыкающих к нему флангах;
• данные о радиационной, химической и биологической обстановке;
• боевая задача подразделения, поставленная вышестоящим командиром;
• положение и задачи непосредственных соседей справа и слева, а также действующих впереди подразделений, их пункты управления;
• разграничительные линии между батальонами (от батальона и выше);
• задачи огневых средств, находящихся в распоряжении командира подразделения, и их позиции;
• места установки инженерных заграждений;
• маршруты движения;
• наблюдательные, командно-наблюдательные и командные пункты старшего командира (начальника) и соседей;
• районы расположения подразделений материально-технического обеспечения;
• средства усиления, распределение сил и средств, сигналы управления, взаимодействия, оповещения (на свободных местах карты).

Для нанесения обстановки на рабочую карту командира используются условные обозначения для боевых документов.

Практика показывает, что линии, изображающие условные обозначения, должны иметь толщину 0,25; 0,5 и 1–2 мм. Злоупотреблять излишним увеличением толщины линий для усиления наглядности не следует.

Значительная часть фигурных и комбинированных условных обозначений выполняется с помощью трафаретов, выбиваемых на стандартной офицерской линейке в трех (двух) размерных вариантах. Наибольший по размерам знак используется для обозначения высшего по значимости объекта, а наименьший – менее значительных элементов обстановки.

Наиболее целесообразная толщина линий этой группы знаков составляет 0,25–0,5 мм.

Разграничительные линии выполняются толщиной 0,5 мм. Длина звеньев прерывистых линий составляет 1 см, интервал – 0,5 см.

Траншеи (окопы) имеют толщину линий собственно рва 0,5 мм. Штрихи проводятся в направлении от линии рва длиной 1,5–2 мм с интервалом в 2 мм. Считается целесообразным штрихи давать только на первых траншеях позиций своих войск.

Обозначение наступающих (отходящих) частей и подразделений, а также рубежей производится линиями толщиной 0,5–1,5 мм, сообразуясь по длине с размером их по фронту.

Походные колонны вычерчиваются линиями толщиной 1,0 мм, а по длине – в масштабе, соответствующем глубине колонны в походном порядке.

Замкнутые линии, обозначающие районы, должны иметь
толщину 0,5–1,0 мм.

При нанесении на рабочую карту командира тактической обстановки необходимо соблюдать следующие правила.

Во-первых, тактическая обстановка наносится без затемнения топографической основы: отметки высот, ориентиры, названия населенных пунктов, рек, урочищ и цифровые характеристики местных предметов должны хорошо читаться при нанесенной тактической обстановке.

Во-вторых, при определении размера условного обозначения учитывают масштаб карты: чем мельче масштаб, тем меньше размеры условных обозначений.

В-третьих, данные обстановки наносятся установленными условными обозначениями определенного цвета:

• красным и черным цветами наносятся положение и действия своих войск, все пояснительные надписи выполняют черным цветом;
• синим цветом наносятся положение и действия войск противника и все пояснительные надписи к ним;
• жёлтым цветом показываются участки местности, зараженные отравляющими веществами;
• зелёным цветом наносятся демонстративные (имитационные) действия своих войск, мероприятия по дезинформации и ложные районы, рубежи и объекты;
• коричневым цветом показывают маршруты движения, а также участки местности, зараженные биологическими средствами.

В-четвертых, условные обозначения положения, задач и действий войск, огневых средств, боевой и другой техники наносятся в соответствии с действительным положением их на местности и ориентируются по направлению действий войск или ведения огня, при этом:

• пункты управления наносятся на карту так, чтобы основание флагштока соответствовало точке его нахождения на местности, а фигура обозначения располагалась горизонтально в сторону, противоположную фронту своих войск (при действиях в западном или восточном направлениях). При действиях в южных направлениях фигура обозначения своих войск располагается справа от вертикальной линии, а в северных – слева от нее;
• фактические положение и действия войск изображаются условными обозначениями сплошной линией;
• планируемые положение и действия войск изображаются условными обозначениями прерывистой линией.

В-пятых, обстановку, отнесенную к различным моментам времени, разрешается выделять штриховкой, точками и другими специальными обозначениями или оттенять карандашами различных цветов с указанием времени, к которому относится данное условное обозначение, при этом:

• пояснительные надписи располагаются внутри условного знака, рядом с ним (с противоположной фронту стороны), под знаком или на свободном месте, но с указательной линией;
• время, к которому относится положение, указывается под наименованием подразделения внутри основного знака или рядом с ним;
• направление движения частей и подразделений обозначается стрелкой с соответствующим условным знаком.

Острие стрелки указывает на местонахождение головы колонны основных сил.

В-шестых, уничтоженные цели и объекты обозначаются перечеркиванием линий крест-накрест (Х), поврежденные и подавленные – перечеркиванием одной наклонной линией (/); цвет линий выбирают по цвету поражающей стороны.

Складывание карты производится с целью обеспечения удобства работы с ней, особенно в полевых условиях, и лучшей сохранности.

Чтобы сложить карту необходимо:

• расправить карту;
• с помощью стандартной картонки (21 × 30 см) складывать вдоль через 21 см «гармошкой», при необходимости подогнуть остаток карты;
• с помощью стандартной картонки (21 × 30 см) складывать поперек через 30 см «гармошкой» с таким расчетом, чтобы вся склейка сложилась в равные части. Не надо оставлять «хвостов», которые мешают в работе.

При подготовке карты для работы на местности ее складывают «гармошкой» вдоль полосы действий подразделения или маршрута движения. Ненужные части карты предварительно подворачивают.

После того как склейка карт будет сложена, оформляют титульный лист, на котором указывают наименование воинской части, название документа (заголовок), масштаб, количество листов карт в склейке и их номенклатуры, звание и фамилию исполнителя, дату. Титульный лист оформляется на стандартном листе формата А4 и потом наклеивается на обратной стороне карты в верхнем правом углу.

Порядок ведения рабочей карты основывается на полном соответствии нанесенной обстановки действительному положению на местности и заключается в следующем.

До получения боевой задачи:

• оформляются служебный заголовок, время начала ведения карты и подпись должностного лица;
• наносятся положение своего подразделения и сведения о противнике ко времени получения боевой задачи, све-
  дения о радиационной, химической и биологической обстановке;
• подготавливаются формы таблиц (распределение сил и средств, соотношение сил и средств, сигналы управления, оповещения и взаимодействия, др.).

С получением боевой задачи наносятся:

• данные о противнике из боевого приказа старшего командира (начальника);
• содержание полученной боевой задачи;
• объекты (цели), уничтожаемые средствами старших командиров (начальников) на направлении действий подразделения;
• положение и задачи соседей и разграничительные линии с ними, а также положение и задачи своих подразделений второго эшелона и резерва старшего командира (начальника), действующих в интересах подразделения;
• при необходимости и другие данные (огневые позиции поддержки артиллерии, стартовые позиции подразделений ПВО, пункты управления старшего командира (начальника) и др.).

С принятием решения наносятся:

• боевые порядки или район расположения противника, характер его действий по оценке командира;
• боевые порядки или район расположения своего подразделения;
• боевые задачи подразделений второго эшелона;
• задачи огневых средств, находящихся в распоряжении командира подразделения, и их позиции, рубежи развертывания противотанковых средств, КНП, районы расположения подразделений материально-технического обеспечения и другие данные;
• заполняются формы таблиц.

В ходе боя наносятся данные об изменении обстановки и вновь принимаемые командиром решения. Быстро меняющиеся или второстепенные данные на карту наносить не рекомендуется. Их лучше записывать на полях карты или в рабочей тетради.

Наиболее технически сложно и ответственно ведение рабочей карты в динамике боя. Для отчетливого отражения динамики боя положение частей и подразделений в разные его периоды показывается различными обозначениями, сопровождаемыми отметкой времени. Положение сторон к одному времени необходимо оттенять одинаковыми пунктирными (точечными) линиями или штриховкой одного и того же цвета.

Точность положения наносимых на рабочую карту объектов зависит от достоверности информации, ошибок сообщения обстановки и преднамеренного смещения обозначения, производимого в интересах читаемости как его самого, так и элементов карты в целом.

Таким образом, рабочая карта командира является основным графическим боевым документом командира, на котором при помощи условных обозначений и пояснительных надписей непрерывно в ходе выполнения боевых задач отображается тактическая обстановка и ее изменения.

Рабочая карта командира ведется до получения боевой задачи и после ее получения, при выработке решений и в ходе боя. В ходе боя на рабочую карту наносятся данные об изменении обстановки и вновь принимаемые командиром решения.

(Борисова, А.Г. Тактическая подготовка: учебное пособие, Издательство Южного федерального университета)
