Боевые графические документы и требования к ним

Боевые графические документы – это боевые документы, выполненные графически на карте или схеме с использованием условных обозначений и сокращений, применяемых в боевых документах.

К ним  относятся планы, рабочие карты командиров, схемы.

Существуют планы, которые разрабатывается только в виде письменного боевого документа. Планы разрабатывают органы управления частей и соединений. В подразделениях планы не разрабатывают.

Рабочая карта командира является основным графическим боевым документом, на которой командир при помощи условных обозначений и пояснительных надписей непрерывно в ходе выполнения боевых задач отображает тактическую обстановку и ее изменения. Рабочая карта командира является отчетным боевым документом.

Содержание, точность и степень подробности схем определяется их назначением. Примерами схем являются: схемы опорных пунктов, схемы организации связи, кроки маршрутов, карточки огня.

Боевые графические документы должны удовлетворять требованиям: достоверности, наглядности, полноты нанесения обстановки, точности нанесения обстановки, своевременности.

Требование достоверности заключается в том, что данные о противнике, своих войсках и об обстановке должны соответствовать их действительному положению на определенное время (часы, минуты, число, месяц) и должны быть показаны соответствующими условными обозначениями.

Требование наглядности заключается в отчетливом отображении боевой обстановки с выделением ее главных элементов. Это достигается не только правильным применением условных обозначений и выделением (подъемом) положения войск, относящихся к разному времени, но и рациональным расположением служебных и пояснительных надписей, правильным выделением (подъемом) топографических элементов карты.

Требование полноты нанесения обстановки заключается в том, что командир располагает полными данными, необходимыми для управления подчиненными подразделениями в бою. Это достигается нанесением данных обстановки с детализацией, которая действительно необходима командиру для решения поставленных задач.

Требование точности нанесения обстановки заключается в том, что нанесенная обстановка должна точно соответствовать действительному положению войск на местности.

Требование своевременности заключается в разработке боевого графического документа в установленный срок.

Каждый боевой графический документ должен иметь:

• служебный заголовок, который обязательно включает название документа, а также другие характеристики боевого документа, например, порядковый номер, место расположения пункта управления, масштаб и год издания карты, по которой документ разработан;
• подпись с указанием должности, воинского звания и фамилии лица, подписавшего документ (т. е. подпись включает в себя: должность и воинское звание должностного лица, подписавшего документ, его роспись, инициал имени и фамилию).

Так, например, рабочую карту командира подписывает соответствующий командир, схемы опорных пунктов, схемы организации связи, кроки маршрутов подписывает  начальник штаба или командир подразделения, карточки огня подразделения (отделения) подписывает командир подразделения (отделения), а карточку огня стрелка – командир отделения.

Надписи на боевых графических документах выполняют шрифтами:

• прямым, как показано на рисунке 1, который используют для названий служебных заголовков, подписей, названий таблиц и названий топографических объектов;
• наклонным (под углом 75° вправо), как показано на рисунке 2, который используют для всех надписей, кроме выполненных прямым шрифтом. Условные обозначения тактических объектов всегда подписываются наклонным шрифтом.

Рис. 1. Прямой шрифт

Рис. 2. Наклонный шрифт

Размер надписи определяется высотой ее строчной буквы.

Высота строчной буквы обуславливается масштабом топографической основы документа, значимостью и размером подписываемого объекта. Прописная буква или цифровая величина перед некоторыми надписями, например, 2 мсб, 1 мср, 1 мсо, делается на 1/3 выше строчной.

При составлении схемы следует выполнять специфические требования:

• схему необходимо ориентировать на листе бумаги так, чтобы противник находился со стороны верхнего края листа;
• при составлении схемы использовать условные знаки и сокращения для топографических карт, условные обозначения и сокращения, применяемые в боевых документах, а при необходимости иные обозначения с их пояснением на полях схемы;
• на схему наносить только важные объекты местности, местные предметы и формы рельефа, которые являются или могут являться ориентирами и позволяют в дальнейшем нанести элементы боевых порядков своих подразделений и другие необходимые данные;
• нумерацию ориентиров следует проводить установленным порядком с указанием, при необходимости, дирекционных углов и расстояний до каждого ориентира;
• собственные названия, пояснительные надписи и оцифровки располагают параллельно верхнему обрезу листа, исключение составляют подписи названий рек, каналов, урочищ, которые располагают параллельно оси этих местных предметов;
• масштаб схемы следует указывать под нижней стороной ее рамки. Если масштаб является приближенным, делать оговорку, например, «масштаб около 1:20 000». В случаях, когда масштаб по разным направлениям не является одинаковым, необходимо указать расстояния между объектами или от переднего края до ориентиров; на свободном месте схемы стрелкой указать направление «север-юг».

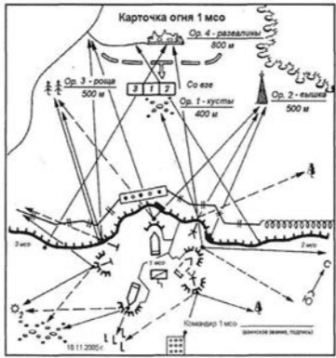

С учетом указанных требований, например, карточка огня 1 мотострелкового отделения, составленная простым карандашом, может выглядеть так, как показано на рисунке 3.

Рис. 3. Карточка огня 1 мотострелкового отделения

Таким образом, боевые графические документы – это боевые документы, выполненные графически на карте или схеме с использованием условных обозначений и сокращений.

Они должны удовлетворять требованиям: достоверности, наглядности, полноты нанесения обстановки, точности нанесения обстановки, своевременности.

К боевым графическим документам относятся планы, рабочие карты командиров, схемы. Основным боевым графическим документом является рабочая карта командира.

(Борисова, А.Г. Тактическая подготовка: учебное пособие, Издательство Южного федерального университета)
