Добыча подземных вод, выходящих на поверхность земли в виде восходящих и нисходящих родников, осуществляется с помощью каптажных камер (каптажа), как показано на рисунках 1 и 2.

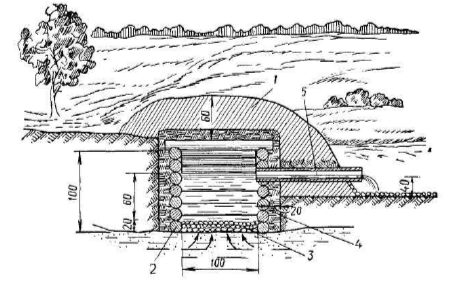

Рис. 1. Оборудование восходящего родника:1 – грунтовая обсыпка; 2 – сруб из брeвен; 3 – фильтр из
гравия; 4 – мятая глина; 5 – деревянная труба

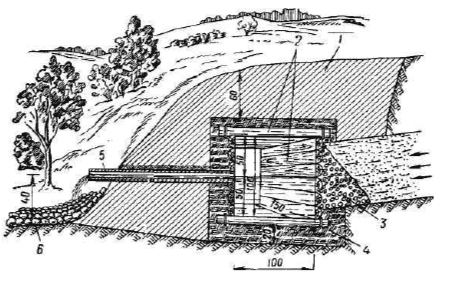

Рис 2. Оборудование нисходящего родника: 1 – грунтовая обсыпка; 2 – пластины; 3 – фильтр из гравия;
4 – мятая глина; 5 – деревянная труба; 6 – каменная наброска
На устройство каптажной камеры из бревен требуется: 90 чел.-час; бревен диаметром 15–17 см – 52 пог. м; досок – 4 пог. м. На устройство каптажной камеры из пластин требуется: 130 чел.-час; пластин – 48 пог. м.; досок – 8 пог. м.
Водозаборные скважины сооружаются для добычи воды, залегающей в достаточно обводненных породах, представленных песками (средне- и крупнозернистыми), гравийно-галечниковыми отложениями, а также скальными трещиноватыми породами (известняками, доломитами и др.).
Глубина скважин зависит от гидрологических условий и возможностей буровых установок.
Конструктивно водозаборная скважина, показано на рисунке 3, включает:
Рис. 3. Устройство скважины
(Борисова, А.Г. Тактическая подготовка: учебное пособие, Издательство Южного федерального университета)
